ET3300X系列双通道函数/任意波形发生器
ET3300X系列双通道函数/任意波波形发生器采用直接数字合成(DDS)技术设计,能够产生精确、稳定、低失真的输出信号。
主要特色:
- 采用3.5寸480x320TFT液晶屏,具有清晰的图形化界面;
- 支持中英文菜单;
- 按键帮助,方便获取信息;
- 双通道之间相互独立,具有相位同步功能;
- 200MSa/S采样率,13位垂直分辨率,8k存储深度;
- 内置5种基本波形与32种任意波形;
- 波形存储;支持内部存储50组用户自定义编辑的波形;
- 边沿时间可设的脉冲波输出;
- 内部/外部AM、FM、PM模拟调制功能,内部/外部ASK、FSK、PSK数字调制功能;
- 外部模拟调制功能(选配);
- 双通道输出,最高输出频率60M。
- 线性/对数扫频和脉冲串波形的输出;
- 带100MHz高精度频率计与32位计数器;
- 通讯接口:标配—RS232接口、USB Device接口,选配—USB Host;
- 配备多功能任意波形编辑软件。
一般技术规格:
- 电源电压:220V.AV±10% 或 110V.AV±10%(选配);
- 功耗:< 15W;
- 显示:3.5寸TFT液晶屏,分辨率480×320,16位真彩色;
- 温度范围:操作状态10℃~+40℃、非操作状态-10℃~+60℃;
- 湿度范围:0~40℃范围内,≤90%相对湿度;
- 通讯接口:RS232,USB Device,USB Host(选配);
- 尺寸:265×105×305mm(宽×高×深),重量2.6kg。

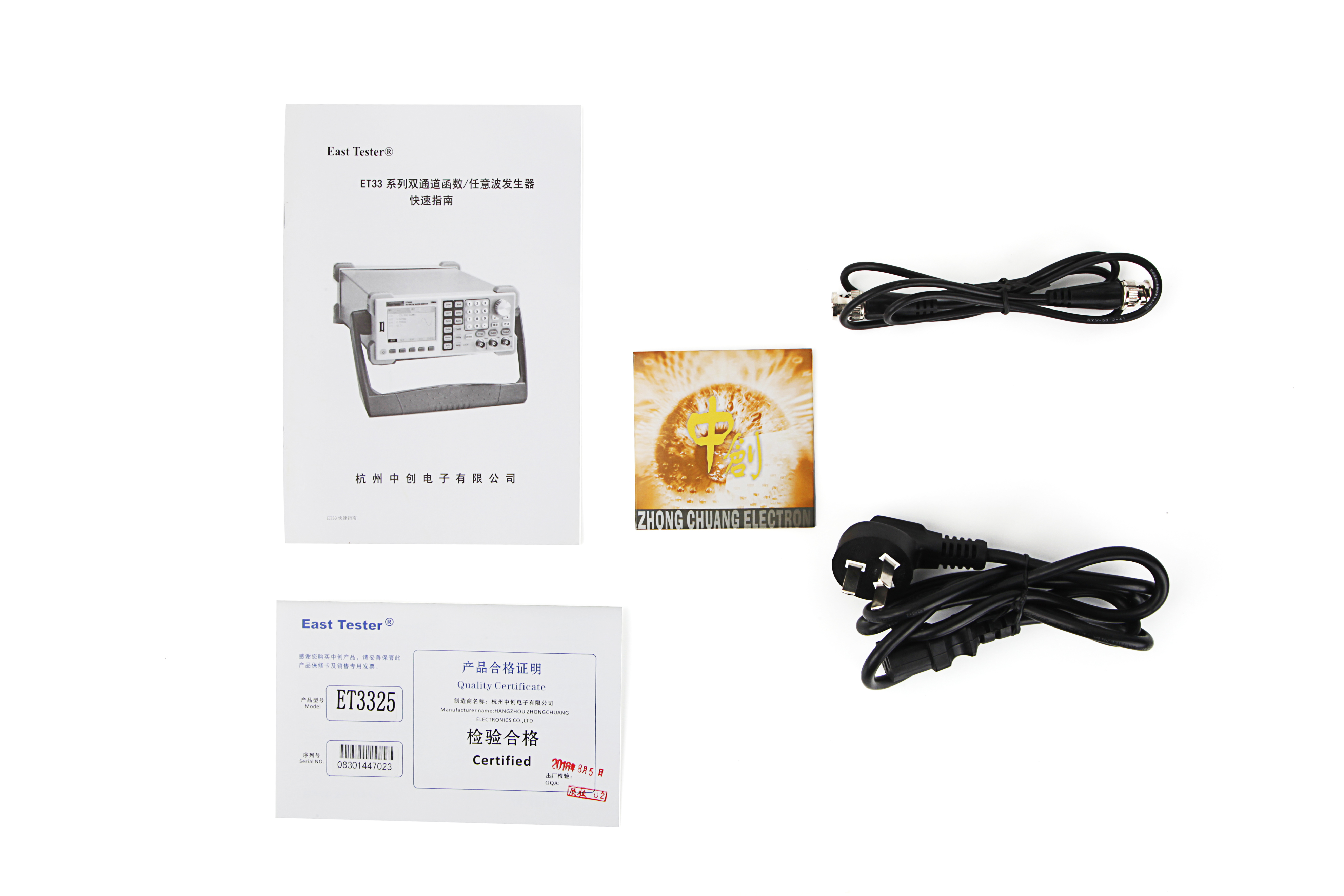

标配附件:
- 30A51型三芯电源线1根
- 33A52型BNC同轴电缆1根
选配附件:
- 33P01型BNC-鳄鱼夹线
- 32P02型机柜安装套件
- 32P04型RS232串口线
- 32P05型USB数据线
产品技术指标
频率特性 | |||||||
型号 | ET3315 | ET3325 | ET3340 | ET3360 | |||
正弦波 | 1μHz ~ 15MHz | 1μHz ~ 25MHz | 1μHz ~ 40MHz | 1μHz ~ 60MHz | |||
方波 | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz | |||
三角波 | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz | 1μHz ~ 15MHz | |||
脉冲波 | 100μHz ~ 6MHz | 100μHz ~ 6MHz | 100μHz ~ 6MHz | 100μHz ~ 6MHz | |||
任意波 | 1μHz ~ 6MHz | 1μHz ~ 6MHz | 1μHz ~ 6MHz | 1μHz ~ 6MHz | |||
噪声(-3dB) | 7MHz带宽 | ||||||
频率分辨率 | 1μHz | ||||||
频率准确度 | ±5ppm | ||||||
频率稳定度 | ±1ppm/3小时 | ||||||
波形特性 | |||||||
波形种类 |
正弦波,方波,三角波,脉冲,噪声,任意波(含DC)。 其中任意波有32种,还有50种用户自定义波形。 |
||||||
波形长度 | 8192点 | ||||||
波形采样率 | 200MSa/s | ||||||
波形垂直分辨率 | 13位 | ||||||
正弦波特性 | |||||||
正弦波 | 谐波抑制度 |
≥45dBc(<1MHz); ≥40dBc(1MHz~20MHz) |
|||||
总谐波失真度 | <0.8%(20Hz ~ 20kHz, 0dBm) | ||||||
方波信号特性 | |||||||
方波 | 上升/下降时间 | <20ns | |||||
过冲 | <5% | ||||||
占空比 |
频率<100kHz: 1%~99%; 100kHz≤频率<5MHz: 20% ~ 80%; 5MHz≤频率: 40% ~ 60%(0.1%解析度) |
||||||
脉冲波特性 | |||||||
脉冲波 | 脉冲宽度 | 最小20ns; 1ns分辨率 | |||||
边沿跳变时间 | 最小20ns; | ||||||
过冲 | <5% | ||||||
抖动 | 6ns+0.1%的周期 | ||||||
锯齿波特性 | |||||||
锯齿波 | 线性度 | ≥98%(0.01Hz~10kHz) | |||||
对称性 | 0.0 ~ 100.0%(解析度0.1%) | ||||||
输出特性 | |||||||
振幅 | |||||||
幅值范围 | 频率<10MHz | 10MHz≤频率<30MHz | 30MHz≤频率 | ||||
2mVpp ~ 20Vpp | 2mVpp ~10Vpp | 2mVpp ~5Vpp | |||||
幅值分辨率 | 1mV | ||||||
幅值准确度 | 设置值的1%+2mVpp(1kHz正弦波,0偏置,>10mVpp) | ||||||
幅值平坦度 (相对于1k正弦波,1Vpp) |
±0.4dB <10MHz ; ±1.0dB ≥10MHz。 |
||||||
输出阻抗 | 50Ω±10%(典型) | ||||||
保护 | 所有信号输出端都可在负载短路情况下工作60s以内 | ||||||
偏移 | |||||||
输出幅度>0.1V | 2mV<输出幅度≤0.1V | ||||||
输出范围 | ±10Vpk,ac + dc | ±0.250Vpk,ac + dc | |||||
偏置分辨率 | 1mV | ||||||
相位特性 | |||||||
相位调节范围 | 0~359.9° | ||||||
相位分辨率 | 0.1° | ||||||
外测量功能 | |||||||
频率计功能 | 频率测量范围 | 1Hz ~ 100MHz | |||||
闸门时间 | 0.01s ~ 10s连续调节 | ||||||
计数器功能 | 计数范围 | 0 ~ 4294967295 | |||||
计数方式 | 手动 | ||||||
输入信号电压范围 | 2Vpp~20Vpp | ||||||
耦合方式 | 直流或交流两种耦合方式 | ||||||
脉宽测量 | 1ns分辨率,最大可测20s | ||||||
周期测量 | 1ns分辨率,最大可测20s | ||||||
SYNC输出 | |||||||
输出通道 | CH1或CH2,默认CH1 | ||||||
电平 | TTL兼容 | ||||||
阻抗 | 50Ω | ||||||
上升/下降时间 | < 25ns | ||||||
最大频率 | 25MHz | ||||||
AM调制 | |||||||
输出通道 | CH1或CH2,默认CH1 | ||||||
载波 | 正弦波、方波、锯齿波、脉冲波、任意波(DC除外) | ||||||
源 | 内部/外部 | ||||||
调制波 | 正弦波、方波、三角波、斜波 | ||||||
调制频率 | 2mHz~20kHz | ||||||
调制深度 | 0%~120% | ||||||
FM调制 | |||||||
输出通道 | CH1或CH2,默认CH1 | ||||||
载波 | 正弦波、方波、锯齿波、脉冲波、任意波(DC除外) | ||||||
源 | 内部/外部 | ||||||
调制波 | 正弦波、方波、三角波、斜波 | ||||||
调制频率 | 2mHz~20kHz | ||||||
频偏 | 0~最大载波频率 | ||||||
PM调制 | |||||||
输出通道 | CH1或CH2,默认CH1 | ||||||
载波 | 正弦波、方波、锯齿波、脉冲波、任意波(DC除外) | ||||||
源 | 内部/外部 | ||||||
调制波 | 正弦波、方波、三角波、斜波 | ||||||
相位偏差 | 0°~360° | ||||||
ASK调制 | |||||||
输出通道 | CH1或CH2,默认CH1 | ||||||
载波 | 正弦波、方波、锯齿波、脉冲波、任意波(DC除外) | ||||||
源 | 内部/外部 | ||||||
调制波 | 50%占空比的方波 | ||||||
调制速率 | 2mHz~1MHz | ||||||
调制幅度 | 0~载波幅值 | ||||||
FSK调制 | |||||||
输出通道 | CH1或CH2,默认CH1 | ||||||
载波 | 正弦波、方波、锯齿波、脉冲波、任意波(DC除外) | ||||||
源 | 内部/外部 | ||||||
调制波 | 50%占空比的方波 | ||||||
键控频率 | 2mHz~1MHz | ||||||
PSK调制 | |||||||
输出通道 | CH1或CH2,默认CH1 | ||||||
载波 | 正弦波、方波、锯齿波、脉冲波、任意波(DC除外) | ||||||
源 | 内部/外部 | ||||||
调制波 | 50%占空比的方波 | ||||||
调制相位 | 0°~360° | ||||||
扫频功能 | |||||||
扫频通道 | CH1或CH2,默认CH1 | ||||||
扫频类型 | 线性扫描、对数扫描 | ||||||
扫频时间 | 1ms ~ 500.000s | ||||||
设定范围 | 起始点和终止点任意设定 | ||||||
扫频方向 | 正向、反向 | ||||||
触发源 | 内部、外部、手动 | ||||||
脉冲串特性 | |||||||
输出通道 | CH1或CH2,默认CH1 | ||||||
载波 | 正弦波、方波、锯齿波、脉冲波、噪声、任意波(DC除外) | ||||||
脉冲计数 | 1~65535或无限、门控 | ||||||
起始/停止相位 | 0~360° | ||||||
内部周期 | 1μs~500s | ||||||
门控源 | 外部 | ||||||
触发源 | 内部、外部、手动 | ||||||
触发输入 | |||||||
输入信号电压范围 | 2Vpp~20Vpp | ||||||
耦合方式 | 直流或交流两种耦合方式 | ||||||
脉冲宽度 | >100ns | ||||||
反应时间 | <500ns(脉冲串) | ||||||
<10μs(扫频) | |||||||
模拟调制输入 | |||||||
输入阻抗 | 1MΩ | ||||||
信号范围 | ±2.5V ac+dc |
