1.概述

    ET3100热工仪表校验装置是实施自动化实验室系统的又一技术成果，与压力装置、温度装置配套，可以组成功能强大的覆盖全部工业自动化过程信号的计量检测系统，是热工仪表校验的更新换代产品。

装置可测量和仿真输出电压、电流、频率、电阻、热电偶(R、S、K、N、J、T、E)、热电阻(Ptl00、Pt1O、Cu100、Cu50)等信号，并可程控阶梯输出。能校验和检测符合以上信号的温度变送器、配电器、隔离器、显示仪、调节仪等过程仪表，是装备现代化计量室、实验室的理想设备。

2.特点

l 装置采用我公司ET3123热工仪表校验仪作为信号发生仪器，准确度满足0.02级要求。选用我公司ET3260A高精度6  1/2数字万用表作为测量标准仪器，性能稳定可靠，测量准确度高。

l 采用17313B3A直流稳压器为被检仪表提供标准可调节直流电源，满足检测需要。

l 装置以计算机为中心，采用精心编制的软件系统，操作简便，具有较高的自动化程度。

l 装置保留了手动操作功能，在脱离计算机的情况下，可通过操作面版仪表键盘，实现测量和检定功能。

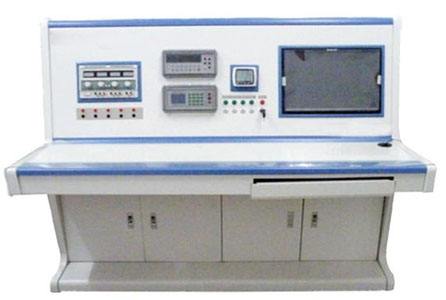

l 独具匠心的琴式台面设计，符合人性化设计理念，美观大方，操作舒适。

l 装置为单元、模块式组合，既能形成强大的功能组合，各分列单元亦能独立运行、完成检测任务。

3.主要技术指标

3.1输出: 表一(20℃.5℃)

3.2测量: 表二(20℃.5℃)

备注:

①测量电阻小于1K分辨率为0.01Ω大于等于1K且小于10K时分辨率为0.1Ω。

②频率输出是TTL电平方波，频率测量输入应是TTL电平交流信号。频率输出与测量>=100Hz时分辨率为0.1Hz，小于100Hz时分辨率为0.01Hz。

4.主要配置
