ET3080B多路信号校验仪
ET3080B组合式多路校验仪，是一款开放式、创新型的台式校准仪器。它采用1台主机+信号采样板(最多可达8路)的工作模式，各路信号间完全隔离、可同时使用。
u 最多支持八路信号板，信号板可以同时工作且相互隔离。
u 热电偶提供自动和手动两种冷端温度补偿方式，自动冷端补偿支持采用外置Pt100温度探头实现。
u 支持定点输出和斜坡输出、远程控制等操作。
u 信号板单板最大功耗5W，整机提供的最大功率为20W。
u 主机软件可由客户自行升级。
u 提供标准配置RS232、LAN通讯，通信协议免费提供。
u 支持SCPI通讯协议，可通过串口或网口实现校验仪的远程控制。
1.1功能特点
u 显示采用7英寸触摸屏（分辨率800*480），支持单屏、双屏、四屏和八屏显示。u 最多支持八路信号板，信号板可以同时工作且相互隔离。
u 热电偶提供自动和手动两种冷端温度补偿方式，自动冷端补偿支持采用外置Pt100温度探头实现。
u 支持定点输出和斜坡输出、远程控制等操作。
u 信号板单板最大功耗5W，整机提供的最大功率为20W。
u 主机软件可由客户自行升级。
u 提供标准配置RS232、LAN通讯，通信协议免费提供。
u 支持SCPI通讯协议，可通过串口或网口实现校验仪的远程控制。

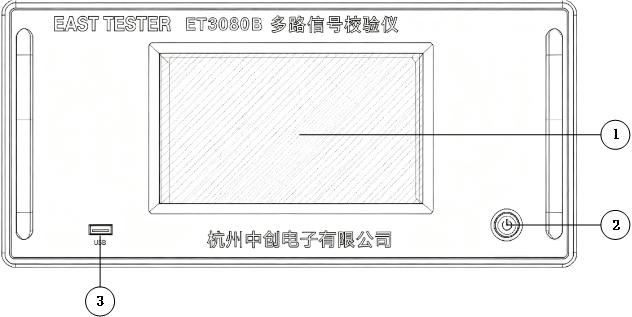

1.2 主机前面板介绍
| 序号 | 名称 | 说明 |
| ① | 液晶显示屏 | 7寸触摸屏，分辨率800x480 |
| ② | 电源开关 | 开关机 |
| ③ | USB HOST | U盘程序升级 |

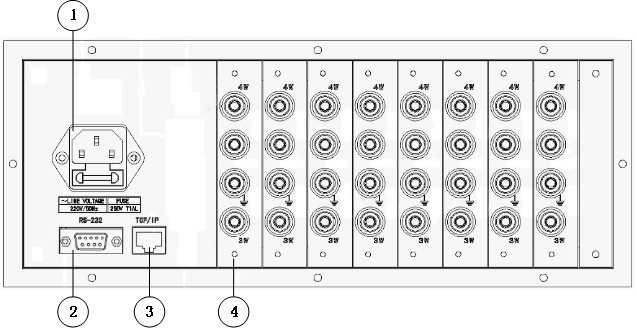

1.3 主机背面板介绍
| 序号 | 名称 | 说明 |
| ① | 电源插座 | 三芯电源插座（带保险丝）。 |
| ② | RS232接口 | 支持RS232通讯 |
| ③ | RJ45网口 | 支持LAN通讯 |
| ④ | 信号板 | 最多可同时支持8路信号板工作 |
二、产品主要功能
2.1 基本功能
1. 信号测量u 直流电压
u 直流电流
u 环路电流
u 电阻
u 频率
u 热电偶
u 热电阻
2. 信号输出
u 直流电压
u 直流电流
u 24V回路电源
u 电阻
u 频率
u 热电偶
u 热电阻
2.2 一般技术规格
u 工作温度：（-10～55）℃；u 存储温度：（-20～60）℃；
u 相对湿度：0～90%RH，无凝露；
u 供电方式：AC 220V，50Hz；
2.3 信号板端口标志含义说明
u V 电压测量输出端口。u mA 电流测量输出端口。
u Ω 电阻测量输出端口。
u 3W 电阻3线测量端口。
u 4W 电阻4线测量端口。
u Hz 频率测量输出端口。
u HI 电流测量输出正端。
u LO 电流测量输出负端。
2.4 注意事项
u 校验仪上电后，请先预热10分钟，以得到较好的准确度。u 为保证精度指标，请在18℃ ～ 28℃温度范围内使用。
u 请选择正确的量程，比如用200mV档输出60mV比用10V档输出60mV要准确。
三、技术指标
3.1 全功能信号板（30P-B02）
| 功能 | 量程 | 分辨率 | 年准确度（读数%+量程%） | |
| 直流输出 | 电压(1) | -15～200 mV | 0.001mV | 0.02+0.005 |
| 0～15 V | 0.0001V | |||
|
电流(2) （有源/无源） |
0～24mA | 0.0001mA | 0.02+0.005 | |
| 电阻(3) | 1～450 Ω | 0.01Ω | 0.02+0.01 | |
| 420～4500 Ω | 0.1Ω | |||
| 24V电源 | 24V | - | 24V±10% | |
| 频率(5) | 0～200 Hz | 0.001Hz | 0.01+0.005 | |
| 0～2 kHz | 0.00001kHz | |||
| 0～20 kHz | 0.0001kHz | |||
| 热电偶 | 分度号：R/S/K/E/J/T/N/B/WRe325/WRe526 详见热电偶表 | |||
| 热电阻 | 分度号： Pt100/Pt1000/Cu50/Cu100详见热电阻表 | |||
| 直流测量 | 电压 | -200～200 mV | 0.001mV | 0.02+0.005 |
| -2～2 V | 0.00001V | |||
| -10～10 V | 0.0001V | |||
| -100～100 V | 0.001V | |||
| 电流 | -24～24 mA | 0.0001mA | 0.02+0.005 | |
| 环路电流 | 0 ～24 mA | 0.0001mA | 0.02+0.005 | |
| 电阻(4) | 0～450 Ω | 0.01Ω | 0.02+0.005 | |
| 420～4500 Ω | 0.1Ω | |||
| 频率(6) | 1～100 Hz | 0.0001 Hz | 0.01+0.005 | |
| 100～1000 Hz | 0.001 Hz | |||
| 1 k～10k Hz | 0.00001 kHz | |||
| 10 k～100 kHz | 0.0001 kHz | |||
| 热电偶 | 分度号：R/S/K/E/J/T/N/B/WRe325/WRe526 详见热电偶表 | |||
| 热电阻 | 分度号： Pt100/Pt1000/Cu50/Cu100详见热电阻表 | |||
|
（1）电压输出最大负载：1 mA或1 kΩ，按负载轻的，允许容性负载； （2）电流输出最大负载电压：20 V，相当于20 mA电流在1000 Ω负载电阻上的电压； （3）电阻输出激励电流范围： 400Ω：0.2 mA ～ 4.0 mA； 4000Ω：0.05 mA ～ 0.4 mA； （4）电阻测量指4线测量，2线、3线测量需另加0.02 Ω的误差； （5）频率输出：方波，50%占空比，输出幅值0.1 V ～ 10.0 V可调； （6）频率测量灵敏度：10 Hz ～ 10 kHz，Vp-p ≥1 V；其余Vp-p ≥2 V； 波形：方波，可直接测量市电频率； 环境温度：18℃ ～ 28℃ |
||||
3.1.1 热电偶表
| 分度号 | 量程 | 分辨率 | 年准确度 | 备注 |
| R | -20～0℃ | 0.1℃ | 4℃ |
不含冷端补偿精度 （内置冷端补偿精度为0.5℃） |
| 0～500℃ | 2.5℃ | |||
| 500～1768℃ | 2℃ | |||
| S | -20～0℃ | 0.1℃ | 4℃ | |
| 0～500℃ | 2.5℃ | |||
| 500～1768℃ | 2℃ | |||
| K | -200～0℃ | 0.1℃ | 1.8℃ | |
| 0～1372℃ | 1.2℃ | |||
| E | -200～0℃ | 0.1℃ | 1.5℃ | |
| 0～1000℃ | 1.0℃ | |||
| J | -200～0℃ | 0.1℃ | 1.5℃ | |
| 0～1200℃ | 1.0℃ | |||
| T | -200～0℃ | 0.1℃ | 1.8℃ | |
| 0～400℃ | 1.2℃ | |||
| N | -200～0℃ | 0.1℃ | 2.0℃ | |
| 0～1300℃ | 1.2℃ | |||
| B | 600～800℃ | 0.1℃ | 3.5℃ | |
| 800～1000℃ | 2.5℃ | |||
| 1000～1800℃ | 2℃ | |||
| WRe325 | 0～2300℃ | 0.1℃ | 3.0℃ | |
| WRe526 | 0～2300℃ | 0.1℃ | 3.0℃ |
3.1.2 热电阻表
| 分度号 | 量程 | 分辨率 | 年准确度 | 备注 |
| Pt100-385 | -200～850℃ | 0.1℃ | 0.7℃ | 四线制 |
| Pt1000-385 | -200～650℃ | 0.1℃ | 0.3℃ | |
| Cu50 | -50～150℃ | 0.1℃ | 0.8℃ | |
| Cu100 | -50～150℃ | 0.1℃ | 0.4℃ |
3.2 全功能信号板（30P-B01）
| 功能 | 量程 | 分辨率 | 年准确度（读数%+量程%） | |
| 直流输出 | 电压(1) | -15～200 mV | 0.001mV | 0.05+0.005 |
| 0～15 V | 0.0001V | |||
|
电流(2) （有源/无源） |
0～24mA | 0.0001mA | 0.05+0.005 | |
| 电阻(3) | 1～450 Ω | 0.01Ω | 0.05+0.01 | |
| 420～4500 Ω | 0.1Ω | |||
| 24V电源 | 24V | - | 24V±10% | |
| 频率(5) | 0～200 Hz | 0.001Hz | 0.01+0.005 | |
| 0～2 kHz | 0.00001kHz | |||
| 0～20 kHz | 0.0001kHz | |||
| 热电偶 | 分度号：R/S/K/E/J/T/N/B/WRe325/WRe526 详见热电偶表 | |||
| 热电阻 | 分度号： Pt100/Pt1000/Cu50/Cu100详见热电阻表 | |||
| 直流测量 | 电压 | -200～200 mV | 0.001mV | 0.05+0.005 |
| -2～2 V | 0.00001V | |||
| -10～10 V | 0.0001V | |||
| -100～100 V | 0.001V | |||
| 电流 | -24～24 mA | 0.0001mA | 0.05+0.005 | |
| 环路电流 | 0 ～24 mA | 0.0001mA | 0.05+0.005 | |
| 电阻(4) | 0～450 Ω | 0.01Ω | 0.05+0.005 | |
| 420～4500 Ω | 0.1Ω | |||
| 频率(6) | 1～100 Hz | 0.0001 Hz | 0.01+0.005 | |
| 100～1000 Hz | 0.001 Hz | |||
| 1 k～10k Hz | 0.00001 kHz | |||
| 10 k～100 kHz | 0.0001 kHz | |||
| 热电偶 | 分度号：R/S/K/E/J/T/N/B/WRe325/WRe526 详见热电偶表 | |||
| 热电阻 | 分度号： Pt100/Pt1000/Cu50/Cu100详见热电阻表 | |||
|
（1）电压输出最大负载：1 mA或1 kΩ，按负载轻的，允许容性负载； （2）电流输出最大负载电压：20 V，相当于20 mA电流在1000 Ω负载电阻上的电压； （3）电阻输出激励电流范围： 400Ω：0.2 mA ～ 4.0 mA； 4000Ω：0.05 mA ～ 0.4 mA； （4）电阻测量指4线测量，2线、3线测量需另加0.02 Ω的误差； （5）频率输出：方波，50%占空比，输出幅值0.1 V ～ 10.0 V可调； （6）频率测量灵敏度：10 Hz ～ 10 kHz，Vp-p ≥1 V；其余Vp-p ≥2 V； 波形：方波，可直接测量市电频率； 环境温度：18℃ ～ 28℃ |
||||
3.3 电压电流信号板（30P-B04）
| 功能 | 量程 | 分辨率 | 年准确度（读数%+量程%） | |
| 直流输出 | 电压(1) | -15～200 mV | 0.001mV | 0.02+0.005 |
| 0～15 V | 0.0001V | |||
|
电流(2) （有源/无源） |
0～24mA | 0.0001mA | 0.02+0.005 | |
| 24V电源 | 24V | - | 24V±10% | |
| 直流测量 | 电压 | -200～200 mV | 0.001mV | 0.02+0.005 |
| -2～2 V | 0.00001V | |||
| -10～10 V | 0.0001V | |||
| -100～100 V | 0.001V | |||
| 电流 | -24～24 mA | 0.0001mA | 0.02+0.005 | |
| 环路电流 | 0 ～24 mA | 0.0001mA | 0.02+0.005 | |
|
（1）电压输出最大负载：1 mA或1 kΩ，按负载轻的，允许容性负载； （2）电流输出最大负载电压：20 V，相当于20 mA电流在1000 Ω负载电阻上的电压； 环境温度：18℃ ～ 28℃ |
||||
3.4 电压电流信号板（30P-B03）
| 功能 | 量程 | 分辨率 | 年准确度（读数%+量程%） | |
| 直流输出 | 电压(1) | -15～200 mV | 0.001mV | 0.05+0.005 |
| 0～15 V | 0.0001V | |||
|
电流(2) （有源/无源） |
0～24mA | 0.0001mA | 0.05+0.005 | |
| 24V电源 | 24V | - | 24V±10% | |
| 直流测量 | 电压 | -200～200 mV | 0.001mV | 0.05+0.005 |
| -2～2 V | 0.00001V | |||
| -10～10 V | 0.0001V | |||
| -100～100 V | 0.001V | |||
| 电流 | -24～24 mA | 0.0001mA | 0.05+0.005 | |
| 环路电流 | 0 ～24 mA | 0.0001mA | 0.05+0.005 | |
|
（1）电压输出最大负载：1 mA或1 kΩ，按负载轻的，允许容性负载； （2）电流输出最大负载电压：20 V，相当于20 mA电流在1000 Ω负载电阻上的电压； 环境温度：18℃ ～ 28℃ |
||||
