电子负载在开关电源测试时的三种方法

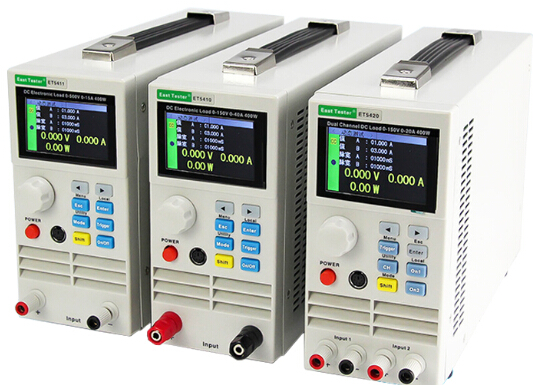

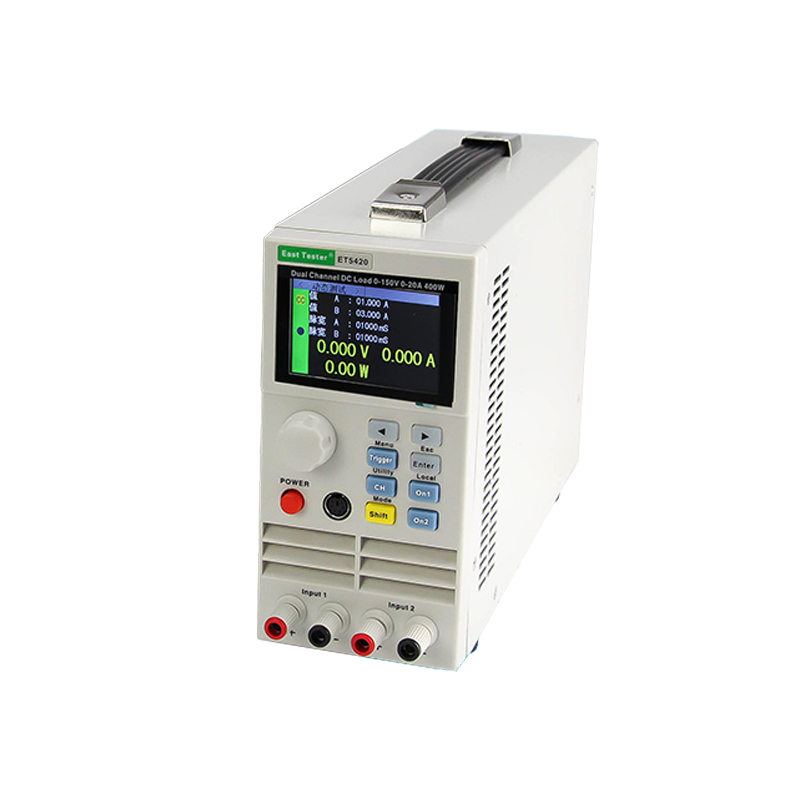

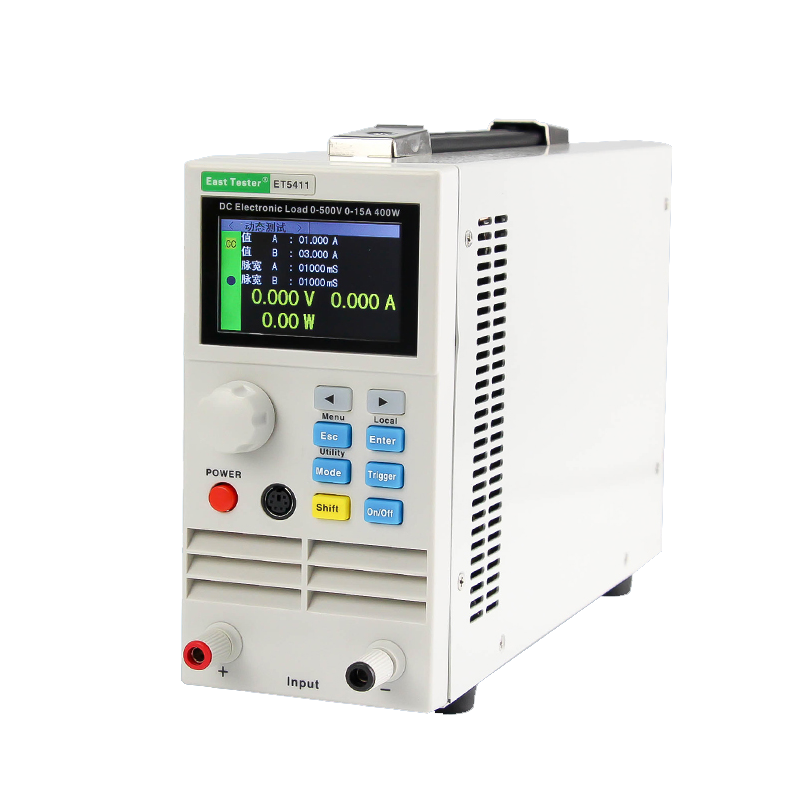

电子负载经常被应用于对开关电源进行测试,而且它相较于传统的线性电源具有更好的使用优势,它的体积也很小,方便人们进行携带,因此它的适用范围很广.下面,带领大家了解一下电子负载在开关电源测试时的三种方法.
一、开关电源检测应用指南开关电源以其高效、轻灵、价廉的优势,已经成为市场的主流,但与传统的线性电源相比,主要有三方面的缺点:较慢的瞬时恢复时间、较高的PARD和较低的可靠性.
因此,开关电源的检测有着比传统线性电源更高的要求,开关电源的检测方案很多,但无疑,使用电子负载进行测试,是可靠性、重复性更好,吞吐量更大的选择.
1.负载效应测试
负载效应是一项静态的性能测试,为被测电源,在预定负载变化条件下,输出保持稳定的能力.电子负载提供创新的负载效应测试功能:
负载效应测试过程中,连接线的影响量非常显著,为补偿连接线的影响,建议用户使能电子负载的远端补偿功能.
2.PARD测试
PARD是在其它参数恒定的条件下,在规定带宽内直流输出电压对其平均值的周期性和随机性偏离,PARD用有效值或峰峰值度量,通常规定带宽为20Hz~20MHz.至于采用有效值还是峰峰值,则要看使用场合,峰峰值度量能提供幅度,短持续时间尖峰的信息,而有效值则有利于确定预期的信噪比.
电子负载提供创新的实时Vpp,Ipp显示,这是峰峰值度量的PARD,其带宽也受限于采样频率(500KHz),因此,这与一般意义上的PARD有一定出入,如果被测电源需要检测更高频率的PARD,就必须借助更高带宽的示波器.如果需要检测PARD有效值,就必须借助高带宽的真有效值电压表.
3.瞬态响应测试
瞬态响应测试是一项动态的性能测试,为被测电源在2种预定负载条件下,周期性切换,输出保持稳定的能力.
对于负载电流的跃变,CV电源将有振铃电压输出,它使电源回馈环失调,形成电压过冲及跌落,进而影响设备运行的可靠性,甚至损坏对电压敏感的器件,瞬态响应测试不仅从应用层面评估此项性能,也能从生产层面揭示造成不稳定的关键性缺陷,比如输出电容的ESR,ESL及容量、反馈环响应时间及相位裕量、系统瞬态较大输出电流等核心信息.
