数字电桥是一个在生产活动中起到重大作用的仪器，可以帮助测量记录生产中电阻的数据，那么关于数字电桥有哪些作用呢，又如何找到一款合适生产的数字电桥，接下来咱们一起了解一下数字电桥吧！以下关于“数字电桥的使用和需要关注的问题”的介绍。





【数字电桥各按键功能作说明】



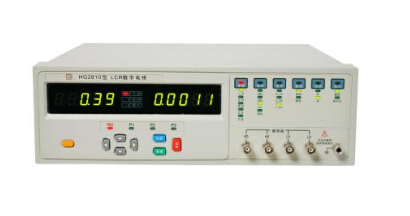

控制装置由6个接键构成，分上下两排于仪器面板右上方，图1-37所示。上排每个按键配有一支红色（LED）发光二极管，按动一下发出红光表示该功能有效。



下排每个按键配有两支红色（LED）发光二极管，这些红色发光二极管分别用来指示各功能按键控制状态。按动任一按键，如果是上方的LED亮，要改变此状态，需重新再按一下，就换为下方的LED亮。下面对各按键功能作说明：

1.LC--R按键



此键用来决定显示电抗还是电阻元件测量值，若按亮“LC”左侧的LED，电桥即可测量电感或电容。电桥可自动判定被测元件属于感性或容性，并将其测量值显示在读数显示器上，同时量程指示相应的单位LED亮。若按亮R符号下的LED，电桥将测量电阻，此时量程指示面板中间一排电阻单位LED将发亮。



2.SER--PAR按键



测量时，某一元件的等效电路可在给定的频率上用串联或并联等效值来表示。显示串联等效时，应按亮SER指示器的LED，显示并联等效值时则应按亮PAR指示器的LED。注意：对于高Q值的电感和电容，以及低Q值的电阻，主项等效值即：电感元件的电感量、电容器的电容量、电阻器的电阻值在串、并联两种方式下实际是相同的。



3.100Hz--1KHz按键



本按键用于选择测量频率，测量频率的选择取决于测量元件的类型。值得注意的是：为了充分利用电桥对电感和电容的量程扩展能力，必需选用正确的测量频率。量值高时应在100Hz频率上测量，低量值应在1KHz频率上测量。选择不当时，电桥的自动提示系统将通过闪亮频率“100Hz”或“1KHz”指示LED来建议更改测量频率。



4.Q按键



选用Q值测量时，应按亮Q指示器，此时量程指示面板上所有LED将全熄灭。



5.BIAS按键



测量电解电容器时要用到2V直流偏压。这可通过按动BIAS键获得。注意：在启用或消除偏压电压后，电桥需要约40秒钟方可恢复。恢复期间，读数显示器上显示出BIAS字符，一旦BIAS字符消失，便可进行正常的测量，不再发生恢复延迟现象。



6.LOCK按键



按动LOCK按键，可使电桥丧失自动量程选择功能，并将量程锁定在按动LOCK键时的某一状态上，此功能在测量大批具有相同称值的元件是特别有用。使用自动量程系统时，元件接入测试夹后至次显示准确读数的时间总计为0.5秒。如果事先知道确切的量程，则可消除使用自动量程时的这段时间延时，从而可在测量大量元件时节省相当多的时间。



使用LOCK装置的方法是，首先把某一典型的测试元件接入测试夹，一旦出现读数显示，便按动LOCK键，注意此时LOCK指示器LED将亮，至此所有后续测量便可在同一量程上进行LCR，LCR数字电桥控制按键的操作的方法直到再次按动LOCK键或断电才能取消该功能。





【数字电桥在选择时要注意哪些事项】



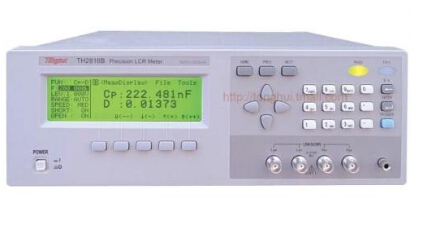

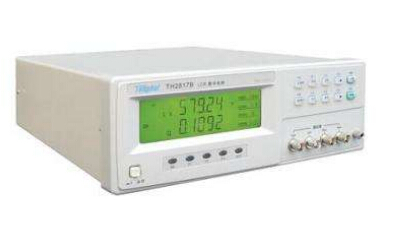

如何选择合适的LCR数字电桥？



（1）首先是看仪器的测试频率



（2）看仪器的测试准确度



（3）看仪器的测试电平。



（4）仪器的输出阻抗或称内阻





怎样选择测试电压和频率？



答：（1）根据被测件的实际应用。



（2）.根据相关产品标准。



（3）.根据客户自定要求。



对于一个已知的“电容”，客户该选用什么样的测试条件？



答：（1）小于100pF电容用1MHZ频率测量，中等容量如（1000pF-10uF）用1KHZ，10KHZ，100KHZ，标准测试中等电容的测试频率标准是1KHZ。电解类如铝电解，钽电解等用100HZ或120HZ。



（2）从电平的角度说大部分电容对电平不敏感，不同电平测试变化不大，但有些介电常数大的电容与电平非常敏感，应仔细选择电平。



测试信号检测功能是什么意思？



答：施加于被测件的电平是十分重要的。实际施加于被测件上的电平（电压或电流）与仪器信号源阻抗有关，虽然仪器电平相同，若信号源阻抗不同，实际施加于被测件上的电平就不同。同惠有多个品种具有被测件电流、电压监视功能。



以上关于“数字电桥各按键功能作说明”和“数字电桥在选择时要注意哪些事项”的介绍，希望能让您了解“数字电桥的使用和需要关注的问题”带来帮助。
