国内经济处于迅速发展时期，时代的迅速发展，LCR在进行电子路线的设计基础上，通过智能天线技术的通信系统，那么大家了解LCR测试仪和LCR电桥的好处有哪些吗？连接方法又有哪些呢？快随着小编一起来看下吧。以下关于“LCR测试仪和LCR电桥的连接方式及作用”的介绍。

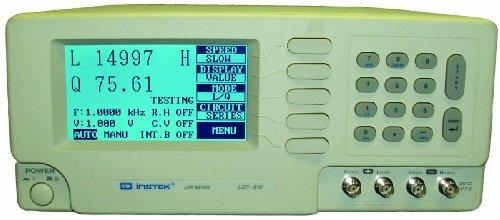

【LCR测试仪与试样的连接方法】

电阻、电容、电感是电子线路中必定使用的零部件。在进行电子线路的设计的基础上，准确地测量这些零部件的值是极其重要的。测量这些零部件的值，一般使用 。用LCR测试仪来测量零部件时，与试样之间的“连接”容易成为引起测量误差的原因。下面介绍进行这种“连接”的方法、以及测量误差校正方法的要点。

LCR测试仪与试样的连接方法

用LCR测试仪来测量零部件的参数时，其关键问题在于测量误差。首先是LCR测试仪本身的内部误差，还存在各种各样的原因，而与试样的连接所引起的误差，就是其中之一。

由于LCR测试仪的型号不同，可能的连接方法也会有区别，在此我们整理一下五种连接方法的各自特点。一般来说，连接方法越麻烦，越能准确地进行测量。

2端子法

虽然连接容易，但是由于接触电阻、连接电缆的串联（r）、连接电缆以及端子之间的杂散电容（Cs）会引起较大的误差，如果不是中等数量级的阻抗，那么测量误差就会比较大。

3端子法

对测试电缆和试样进行屏蔽，通过抑制杂散电容，减少对于高阻抗零部件的测量误差。

主要可用于测量较小的电容量。

4端子法

设置独立的电压检测电缆，以消除由于测试电缆的串联阻抗所引起的电压降和接触电阻的影响等，是一种减少低阻抗零部件的测量误差的方法。需要考虑由于电缆之间的互电感（M）所产生的影响。

如果使用在一个夹子上有2个相互绝缘的电极的开耳芬夹子，那么用2个夹子可以容易地进行4个端子的连接。

5端子法

是一种减少测量阻抗误差的方法。

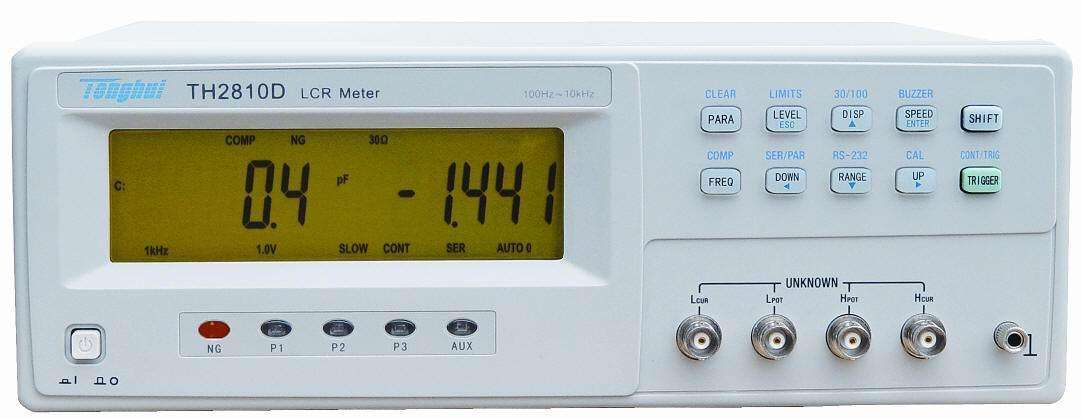

4端子对法

对于交流阻抗的测量，与直流测量不同，其特点是不会受到温差电动势的影响。但是，由于电流电缆与电压电缆之间的电磁感应，测量的频率越高，要想测量低阻抗就越困难。对于这个问题，可以利用电缆的屏蔽层，使电流的去路和归路相互重叠，以抑制磁通量的产生，由此来减少由于电磁感应所引起的残留阻抗。

对电流电压变换部分进行控制，由此使试样一端（Lp端子对）的电压接近于零。即使Lc端子对上的电压也接近于零，但是由于电流的去路与归路相互重叠，所以也能抑制电磁感应的影响。

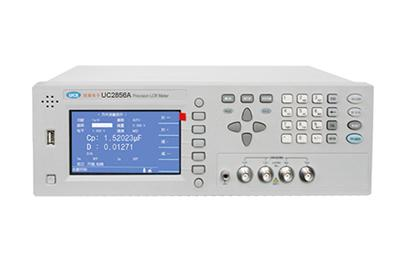

【LCR电桥的功能有哪些】

1．选择正确的测试条件。元器件厂商给出的器件参数值所代表的是在规定的测量条件下能达到的性能，以及允许出现的偏差值。

2．选择合适测量治具。测量治具也是LCR测试仪的重要组成部分，对于封装方式多样化的元器件，LCR也有多种测量治具选择。

3．正确的零点校正。LCR测试仪的零点漂移会随着测试条件的变换或者是测试治具的不同而产生改变lcr，lcr测试仪使用前要注意哪些所以开路以及短路的零点校正非常必要。所以LCR测试仪都有开路和短路校正的设置。

LCR电桥首先由信号源发生一个一定频率和幅度的正弦交流信号，这个信号加到被测件DUT上产生电流流到虚地“0V”，由于运放输入电流为零，所以流过DUT的电流完全流过Rr，根据欧姆定律DUT的阻抗：Z=V1*Rr/V2。因为运算放大器虚地功能的引入，使这种测量方法的精度和抗干扰能力产生了质的飞跃。功能如下：

1、测量的参数：L-Q，C-D，R-D和Z-Q

2、清零校正功能

3、显示方式：直接读数显示

4、量程保持功能：在批量测试具有相同标称值元件时，该功能可有效提高测量速度

5、等效方式：串联或者并联等效方式结果输出

6、数据保持：该功能能够将测试数据结果保持在屏幕上

以上关于“LCR测试仪与试样的连接方法”和“LCR电桥的功能有哪些”的介绍，希望能让您了解“LCR测试仪和LCR电桥的连接方式及作用”带来帮助。
