什么是电子负载以及有哪些使用注意事项
浏览: 发布日期:2019-05-08
  通常我们是用电阻来做负载测量电源的输出参数,然而这样并不准确,因为电源也有输出阻抗,电子负载的后面再接一个电阻就成了电阻分压了,所以电源的输出电压测量会不准确,比真实值要小,如果你的电源输出阻抗为一定值,而负载阻抗无穷大,那么电阻分压后电源内阻上分得的电压可以忽略,电源输出电压即为真实值.



  还有值得注意的是,电子负载可能是感性负载或容性负载,接上电源后负载上得到的电压也不是电源真实输出电压,因此要真实测量电源的输出电压(或电流或输出功率)必须对负载做一定的设置,以确保测得的输出电压为真实输出值.

  电子负载主要用在电源性能的测试方面.电子负载作为电源的负载使用,类似负载的电阻,可以有效模拟实际负载.因其是可编程的故负载的大小,加载以及卸载时间、加载速率均可以设定程式自动控制.

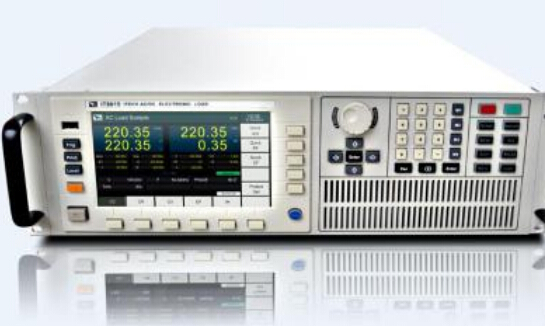

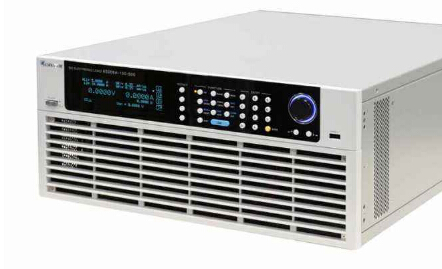

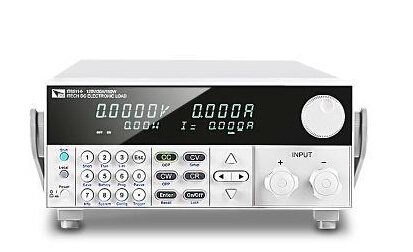

  大功率电子负载仪的功能与应用

  大功率电子负载仪功能操作可具有连续、翻转和脉冲三种模式,并可在主值和瞬态值之间迅速切换,同时可灵活设置恒电压、恒电流、恒电阻上升斜率和下降斜率.用户也可以通过该功能轻松更改变化斜率来模拟复杂的负载行为.

  1、低电压操作功能:大功率电子负载仪的低电压操作功能强大,可实现真正的零电压吃载和满电流吃载电压.

  2、保护功能:电子负载产品全硬件实现对内(保护负载)和对外(保护被检测设备)保护,可在过电压、过电流、过功率、过温度、低电压和电压反向等方面进行全方位的有效保护.

  3、模拟编程功能:当被测电源需要进行非规则动态带载(非梯形变化)时,可使用本功能实现更多的模拟带载情况.

  4、内部状态监视功能:在ATE测试系统、生产线、品质检测等方面,电子负载实现了基于多台电子负载的职能测试,并且监控实际测试结果,完成产品质量控制.用户可通过监视信号端子可实时监控电子负载的工作状态、监测实际值和负载显示值之间的差别以及动态吃载时变化执行状态,并且非常方便地使用外部数字电压表或示波器监视负载的电压值和电流值.

  大功率电子负载仪在设备测试中的应用

  大功率电子负载仪作为目前在电子制造和应用领域使用比较广泛的一种测试设备,现在则可通过实例来说明,如运用在太阳能组件热斑试验中,电子负载在组件的热斑测试中常被使用.

  如:户外测试热斑组件电池片温差.将不遮光的组件放在户外,在不低700W·m-2的辐射源的照射下,测试其I-V特性和最大功率点的电流Imp.或使组件短路,让组件在稳定的、辐照度不低于700W·m-2的照射下,使用红外热照像仪,测定最热的电池片,记录其温度.在相同的辐照度下,在这一过程中,辐照度的变化不超过5%,用大功率电子负载仪的正负两极去连接组件的正负两极.



  电子负载的使用注意事项

  1、请勿在易燃易爆的环境下操作.

  2、在电子负载加电之前,必须确认已安装了正确的保险丝,电子负载只允许使用指定规格和类型的保险丝.

  3、电子负载模组有其相应的额定工作电压,请确保使用过程中模组的输入电压不超过其额定工作电压的50%,否则很可能永久性损坏模组.

  4、电子负载电源接口具有一个保护性接地端,该接地端必须与大地相连.任何断开保护性接地端或破坏接地线路的行为,都可能导致造成人身伤亡的潜在电击危险

  5、禁止操作人员打开电子负载上盖,安装与替换部件必须由经过培训的专业人员完成.装卸仪器和接触部件前,必须断开电源和被测装置.

  6、为保证电子负载的安全,请勿自行在电子负载上安装替代零件,或执行任何未经授权的修改.电子负载内部并无操作人员可维修的部件,其维修必须由经过专业培训的人员进行.

  7、除非有掌握急救技能的人员在场,否则切勿尝试对电子负载进行内部维修或调整.
