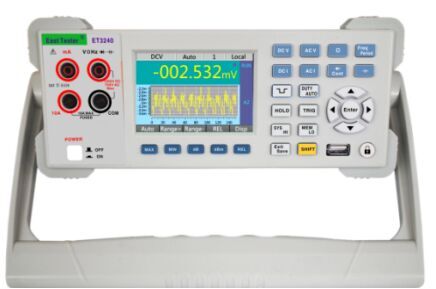

ET3245X
Technical indicators
Limits of error: ± (a% reading + digits), guarantee period of one year
Ambient temperature: 18 ~ 28°C
Humidity: no more than 75% RH
Temperature coefficient: 0.1x precision / 1°C
Preheating time: 1 hour
1. DC voltage measurement
2．AC voltage measurement (True RMS)
3. DC current measurement
Ambient temperature: 18 ~ 28°C
Humidity: no more than 75% RH
Temperature coefficient: 0.1x precision / 1°C
Preheating time: 1 hour
1. DC voltage measurement
| Range | Range of measurement | Resolution ratio | Limits of error | ||
| ET3240 | ET3241 | ET3255 | |||
| 200mV | 1uV~220.000mV | 1uV | ±（0.05%+4） | ±(0.03% +10) | ±（0.015%+4） |
| 2V | 10uV~2.20000V | 10uV | ±（0.05%+3） | ±(0.03% +6) | ±（0.015%+3） |
| 20V | 100uV~22.0000V | 100uV | ±（0.05%+4） | ±(0.03% +6) | ±（0.015%+4） |
| 200V | 1mV~220.000V | 1mV | ±（0.05%+3） | ±(0.03% +6) | ±（0.015%+3） |
| 1000V | 10mV~1000V | 10mV | ±（0.1%+3） | ±(0.03% +6) | ±（0.015%+3） |
2．AC voltage measurement (True RMS)
| Range | Resolution ratio | Limits of error (ET3255) | |||
| 40Hz~5kHz | 5~30kHz | 30~50kHz | 50~100kHz | ||
| 200mV | 1uV | ±(0.2%+100) | ±(0.2%+100) | ±(0.5%+200) | ±(0.8%+200) |
| 2V | 10uV | ±(0.2%+100) | ±(0.2%+100) | ±(0.5%+200) | ±(0.8%+200) |
| 20V | 100uV | ±(0.2%+100) | ±(0.8%+300) | ±(2.5%+500) | ±(5%+500) |
| 200V | 1mV | ±(0.2%+200) | ±(0.8%+450) | ||
| 750V | 10mV | 40Hz~1kHz | 1~2kHz | ||
| ±(0.3%+200) | ±(0.4%+200) | ||||
| Range | Resolution ratio | Limits of error (ET3240/Range of frequency 50Hz~1kHz） |
| 200mV | 10uV | ±（0.8%+80） |
| 2V | 100uV | ±（0.8%+80） |
| 20V | 1000uV | ±（0.8%+80） |
| 200V | 10mV | ±（0.8%+80） |
| 750V | 100mV | ±（1%+50） |
| Range | Resolution ratio | Limits of error (ET3241) | ||
| 40Hz—1KHz | 1KHz—10KHz | 10KHz—20KHz | ||
| 200mV | 10uV | ±(0.5% +40) | ±(1% +40) | ±(2.5% +40) |
| 2V | 100uV | ±(0.5% +40) | ±(1% +40) | ±(2.5% +40) |
| 20V | 1000uV | ±(0.5% +40) | ±(1% +40) | ±(2.5% +40) |
| 200V | 10mV | ±(0.5% +40) | ±(1% +40) | 未指定 |
| 750V | 100mV | ±(0.5% +40) | 未指定 | 未指定 |
3. DC current measurement
| Range | Range of measurement | Resolution ratio | Limits of error | ||
| ET3240 | ET3241 | ET3255 | |||
| 200uA | 0.001uA~220.000uA | 0.001uA | ±（0.35%+10） | ±(0.15% +15) | ±（0.05%+10） |
| 2mA | 0.01uA~2.20000mA | 0.01uA | ±（0.35%+10） | ±(0.15% +10) | ±（0.05%+10） |
| 20mA | 0.1uA~22.0000mA | 0.1uA | ±（0.35%+10） | ±(0.15% +10) | ±（0.05%+10） |
| 200mA | 1uA~220.000mA | 1uA | ±（0.35%+10） | ±(0.15% +10) | ±（0.05%+10） |
| 2A | 0.01mA~2.20000A | 10uA | ±（0.3 5%+10） | ±（0.35%+10） | ±（0.05%+10） |
| 10A | 0.1mA~10A | 100uA | ±（0.8%+60） | ±(0.5% +10) | ±（0.2%+60） |
4. AC current measurement (ET3255 Range of frequency 40~5kHz，others 40~1kHz)
| Range | Range of measurement | Resolution ratio | Limits of error | ||
| ET3240 | ET3241 | ET3255 | |||
| 200uA | 0.001uA~220.000uA | 0.001uA | ±（0.8%+80） | ±(0.75% +20) | ±（0.3%+400） |
| 2mA | 0.01uA~2.20000mA | 0.01uA | ±（0.8%+80） | ±(0.75% +10) | ±（0.3%+400） |
| 20mA | 0.1uA~22.0000mA | 0.1uA | ±（0.8%+80） | ±(0.75% +20) | ±（0.3%+400） |
| 200mA | 1uA~220.000mA | 1uA | ±（0.8%+80） | ±(0.75% +10) | ±（0.3%+400） |
| 2A | 0.01mA~2.20000A | 10uA | ±（0.8%+80） | ±(0.75% +20) | ±（0.3%+400） |
| 10A | 0.1mA~10A | 100uA | ±（1%+50） | ±(1.0% +10) | ±（1%+20） |
5. Resistance measurement
| Range | Range of measurement | Resolution ratio | Limits of error | ||||
| ET3240 | ET3241 | ET3255 | |||||
| 200Ω | 0.001Ω~220.000Ω | 0.001Ω | ±（0.1%+20） | ±(0.08% +10) | ±（0.08%+50） | ||
| 2kΩ | 0.01Ω~2.20000kΩ | 0.01Ω | ±（0.1%+20） | ±(0.08% +5) | ±（0.02%+6） | ||
| 20kΩ | 0.1Ω~22.0000kΩ | 0.1Ω | ±（0.1%+6） | ±(0.08% +5) | ±（0.02%+6） | ||
| 200kΩ | 1Ω~220.000kΩ | 1Ω | ±（0.1%+6） | ±(0.08% +5) | ±（0.02%+6） | ||
| 2MΩ | 10Ω~2.20000MΩ | 10Ω | ±（0.4%+10） | ±(0.2% +10) | ±（0.04%+8） | ||
| 20MΩ | 100Ω~22.0000MΩ | 100Ω | ±（0.4%+15） | ±(0.35% +10) | ±（0.25%+6） | ||
6. Capacitance measurement
| Range | Range of measurement | Resolution ratio | Limits of error | ||
| ET3240 | ET3241 | ET3255 | |||
| 2nF | 0.001nF~2.200nF | 0.001nF | ±（3.5%+30） | ±（2%+5） | ±（2%+5） |
| 20nF | 0.01nF~22.00nF | 0.01nF | ±（3.5%+30） | ±（2%+5） | ±（2%+5） |
| 200nF | 0.1nf~220.0Nf | 0.1nF | ±（3.5%+30） | ±（2%+5） | ±（2%+5） |
| 2uF | 1nF~2.200uF | 1nF | ±（3.5%+30） | ±（2%+5） | ±（2%+5） |
| 20uF | 0.01uF~22.00uF | 0.01uF | ±（3.5%+30） | ±（3%+5） | ±（3%+5） |
| 200uF | 0.1uF~220.0uF | 0.1uF | ±（3.5%+30） | ±（3%+5） | ±（3%+5） |
| 2mF | 1uF~2.200mF | 1uF | ±（4%+10） | ±（3%+5） | ±（3%+5） |
7. Frequency measurement
| Range | Range of measurement | Resolution ratio | Limits of error | ||
| ET3240 | ET3241 | ET3255 | |||
| 200Hz | 0.001Hz~220.000Hz | 0.001Hz | ±（0.2%+10） | ±（0.2%+10） | ±（0.1%+3） |
| 2kHz | 0.01Hz~2.20000kHz | 0.01Hz | ±（0.2%+10） | ±（0.2%+10） | ±（0.1%+3） |
| 20kHz | 0.1Hz~22.0000kHz | 0.1Hz | ±（0.2%+10） | ±（0.2%+10） | ±（0.1%+3） |
| 200kHz | 1Hz~220.000kHz | 1Hz | ±（0.2%+10） | ±（0.2%+10） | ±（0.1%+3） |
| 2MHz | 10Hz~2.20000MHz | 10Hz | ±（0.2%+10） | ±（0.2%+10） | ±（0.1%+3） |
| 20MHz | 100Hz~22.0000MHz | 100Hz | ±（0.2%+10） | ±（0.2%+10） | ±（0.1%+3） |
| Duty cycle | 5.0%~95.0%（the error is within 10 digits） | ||||
8. Diode measurement
| Range | Range of measurement | Input protection | Note |
| 200Ω level | 0~2V | 250Vp | Input current is around 0.75mA |
9. On-off measurement
| Range | Range of measurement | Input protection | Limits of error |
| 200Ω level | 0~30Ω | 250Vp | Input current is around 0.75mA, when the resistance is smaller than 30Ω, the buzzer rings out |
10. Square wave output
| Output | Output frequency | Output amplitude |
| Square wave | 1Hz~100kHz | 3V |
